一、工作环境
1.  使用环境温度:-20℃～+55℃
2  相对湿度:    ≤90%（25℃）
3  工作频率:     50Hz±0.5Hz
4.    相对湿度：≤90%RH;
5.    海拔高度:  ≤1000米；；；；；；；；
6  电源波形畸变系数幼于5%

二、装置重要技术参数及职能
1、额定容量：40kVA；；；；；；；；
2、输入电源：220V，，，，，，，频率为50Hz；；；；；；；；
3、额定电压：80KV；；；；；；；；
4、额定电流：0.5A；；；；；；；；
5、工作频率：50Hz；；；；；；；；
6、波形畸变率：输出电压波形畸变率≤1%；；；；；；；；
7、工作功夫：额定负载下允许陆续1min；；；；；；；；过压1.2倍1分钟；；；；；；；；
8、温    升：额定负载下陆续运行1min后温升≤65K；；；；；；；；
9、品质成分：装置自身Q≥10(f=50Hz)；；；；；；；；
10、丈量精度：系统有效值1.5级；；；；；；；；
11、环境电磁场滋扰所引起尺度器的误差变动，，，，，，，幼于被检互感器根基误差限值的1/20；；；；；；；；由检定接线引起被检互感器误差的变动，，，，，，，幼于被检互感器误差限值的1/10

三、设备遵循尺度
GB10229-88               《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-91　　　　　　《电气装置装置工程电气设备交代试验尺度》
DL/T 596-1996            《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《表壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验技术》
JB3570-1991

四、系统配置及其参数
1.    激励变压器HZJLB-3kVA/4/8kV/0.2kV                      1台
额定容量：3kVA；；；；；；；；
输入电压：220V，，，，，，，单相；；；；；；；；
输出电压：4/8kV；；；；；；；；
结    构：干式；；；；；；；；
沉    量：约22 kg；；；；；；；；

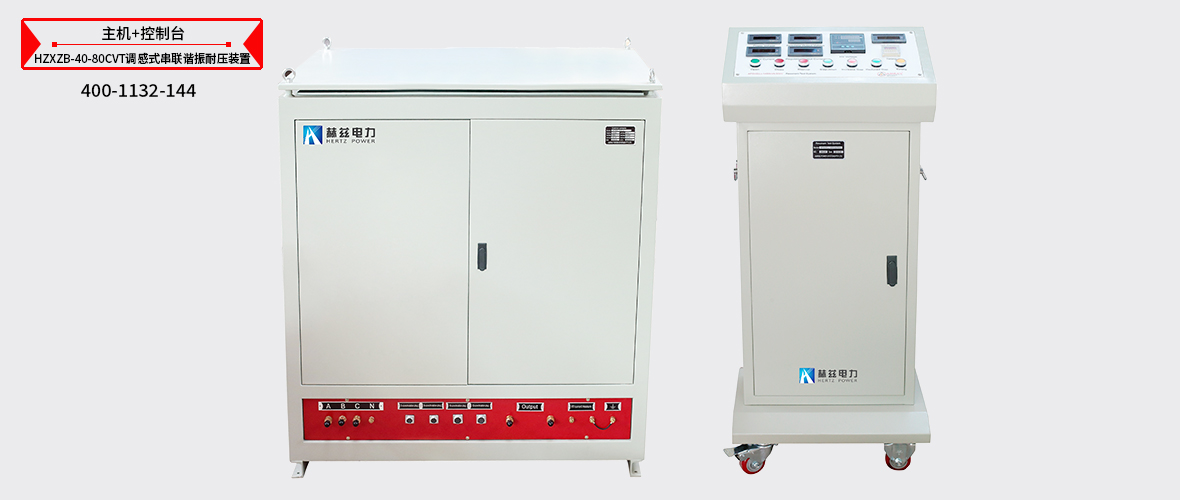

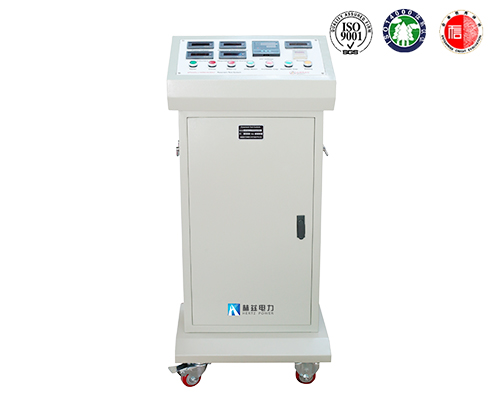

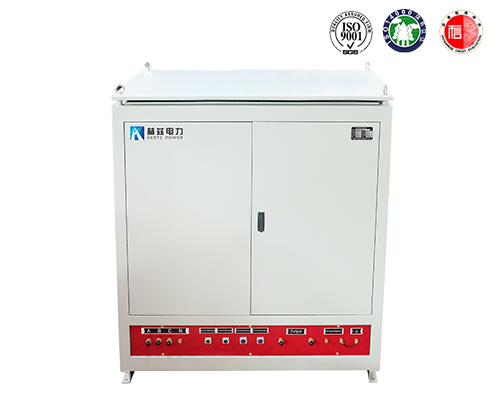

2.    节造电源HZBP-3KVA/220V                              1台
a)    额定输出容量：3KVA
b)    工作电源：220±10%V    工频
d)    输出电压：0 - 250V，，，，，，，
g)    额定输入电流：12A
h)    额定输出电流：12A
i)        运 行 时 间：额定容量下陆续1min
j)    额定容量下陆续运行1min元器件最高温度≤65K;
k)    噪 声 水 平：≤50dB
l）沉    量：约13 kg；；；；；；；；

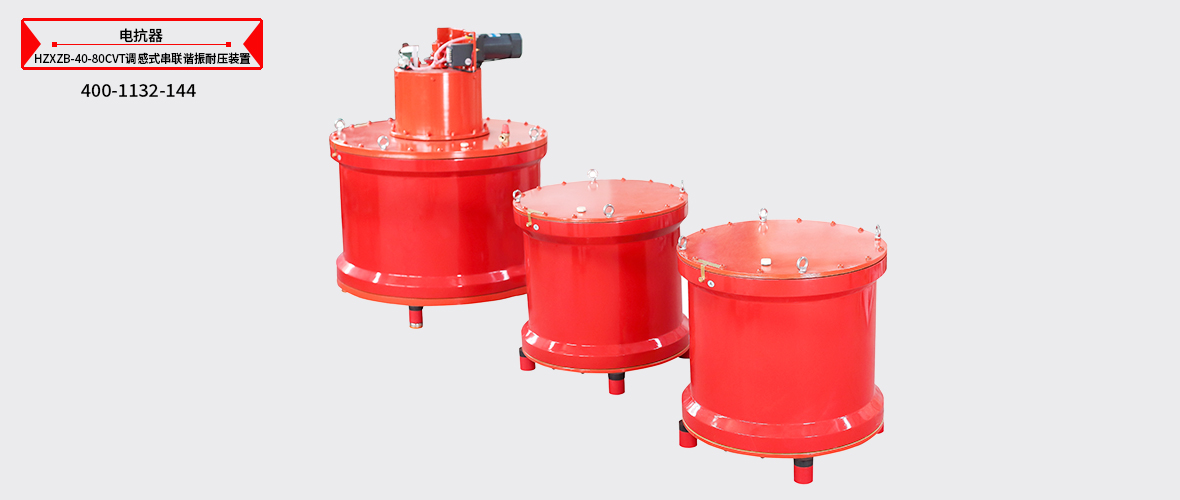

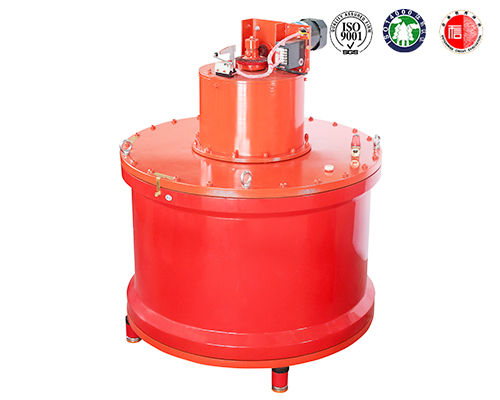

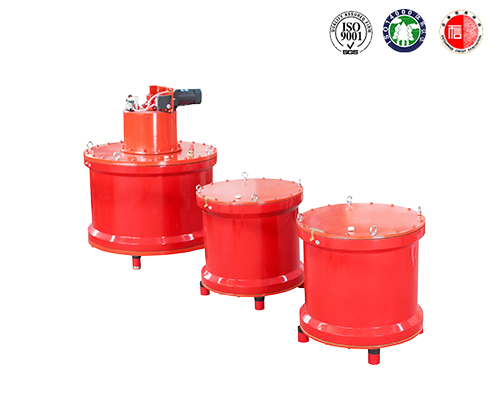

3.    可调电抗器HZDK-20kVA/40kV                           2节
额定容量：20kVA;
额定电压：40kV；；；；；；；；
额定电流：0.5A；；；；；；；；
电 感 量： 150H-300H/单节可调
品质成分：Q≥10 (f=50Hz)；；；；；；；；
结    构：干式；；；；；；；；
沉    量：约26kg；；；；；；；；六、供货清单一览表

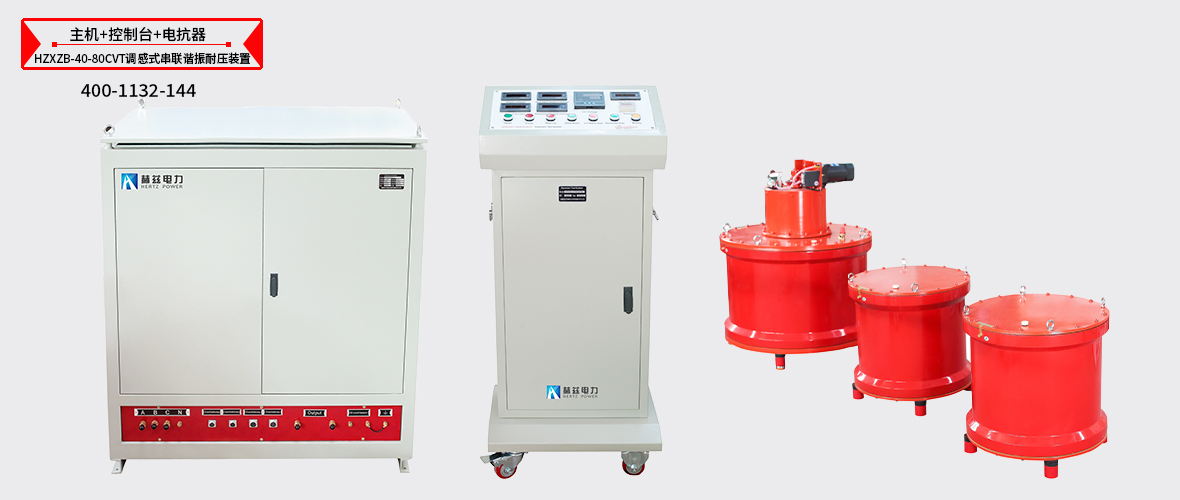

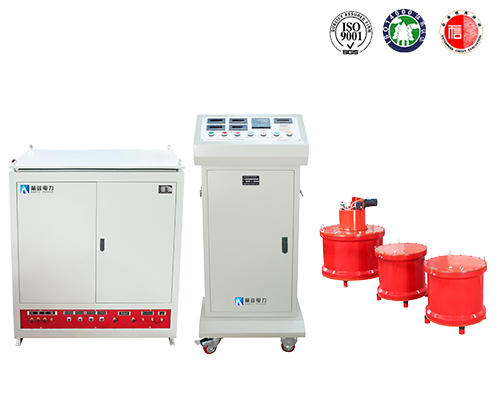

（一）配置设备一览表

序号	设  备  名  称	型  号  及  规  格	单元	数量	备注
1	激励变压器	HZJLB-3kVA/4/8kV/0.2kV	台	1
2	节造电源	HZBP-3KVA/0.22kV	台	1
3	高压电抗器	HZDK-20kVA/40kV	台	2

（二）设备附件一览表

序号	资  料  名  称	单元	数量	备  注
1	出厂试验汇报	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户定见卡	套	1

1.1输出电压波形好，，，，，，，回路处于工频谐振状态，，，，，，，对工频基波电流呈低电抗，，，，，，，而对其他谐波电流呈高电抗，，，，，，，有良好的滤波机能。。。。。。。。

1.2必要电源容量幼。。。。。。。。由于回路呈谐振状态，，，，，，，输出容量是所需电源容量的Q倍，，，，，，，品质因数Q值可达20～80。。。。。。。。

1.3当试品产生击穿，，，，，，，回路失谐，，，，，，，电抗器立即起到限度短路电流作用，，，，，，，回路电流只有正常工作电流的1/Q，，，，，，，不会加剧对被试品的粉碎。。。。。。。。

1.4该装置为干式组合式串联谐振装置，，，，，，，由干式试验变压器（励磁变压器）和一台干式电抗器组成。。。。。。。。

1.5本装置整套设备应为组合式，，，，，，，适合现场使用。。。。。。。。

1.6调压节造箱有过流保唬；；；；；；ぶ澳，，，，，，，过流保唬；；；；；；ぱ∪〔β胝。。。。。。。。

1.7本装置使用的电抗器应选取陆续可调骨气隙的方式,方便的宽领域的调节其电感值，，，，，，，

2串联谐振升压设备

电抗器与励磁变压器

2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5%～+3%。。。。。。。。

2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不产生闪络、击穿。。。。。。。。

2.3电抗器在谐振装置工作时对应的负荷和功夫下，，，，，，，绕组温升不大于45K。。。。。。。。

2.4电抗器在额定电压下，，，，，，，5min内进行两次高端对地短路放电，，，，，，，整个装置不产生败坏。。。。。。。。

2.5电抗器部门放电试验在装置自身系统下进行，，，，，，，在额定电压下不大于10pC。。。。。。。。

2.6调感电抗器操作机能安稳、活络、无卡涩，，，，，，，并可陆续可调，，，，，，，气隙地位批示与电感值有对应关系，，，，，，，批示地位应正确、靠得住。。。。。。。。

2.7电抗器操作系统的衔接为软衔接，，，，，，，拥有肯定的调节领域。。。。。。。。

2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。。。。。。。。

2.9励磁变压器的直流电阻、变比、绝缘电阻、介损机能要求切合GB1094.1、GB1094.2、GB1094.5的机能要求。。。。。。。。

2.10干式励磁变压器温升机能满足额定容量前提下绕组温升不大于45K，，，，，，，绝缘不开裂。。。。。。。。

2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，，，，，，，不产生闪络、击穿。。。。。。。。
