干货讲堂 | 断路器二次节造回路道理图解
颁布功夫：2025-03-04 14:26:23人气：
本文单一描述断路器节造回路的根基道理，，，，，，，由最根基的回路动手，，，，，，，逐步参与防跳回路和关锁回路，，，，，，，并对电路做一些美满。。。。。。。当然，，，，，，，本文所给出的回路道理图仅仅是最最根基的、用于诠释其根基道理的，，，，，，，现实利用中的回路要复杂得多。。。。。。。
一次设备是指直接用于出产、输送、分配电能的电器设备，，，，，，，蕴含发电机、电力变压器、断路器、隔脱离关、母线、电力电缆和输电线路等，，，，，，，是组成电力系统的主体。。。。。。。二次设备是用于对电力系统及一次设备的工况进行监测、节造、调节和保；；；；さ牡脱沟缙璞福，，，，，蕴含丈量仪表、通讯设备等。。。。。。。二次设备之间的相互衔接的回路统称为二次回路，，，，，，，它是确保电力系统安全出产、经济运行和靠得住供电不成短缺的沉要组成部门。。。。。。。

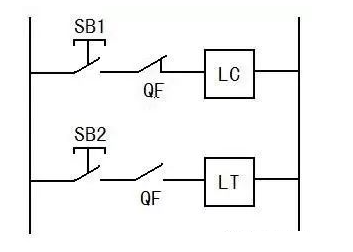

一、 最最根基的回路道理图
SB1：合闸开关 SB2：分闸开关 QF：断路器辅助触点 LC：合闸线圈 LT：分闸线圈
其作为道理很单一，，，，，，，不再赘述。。。。。。。
二、 增长防跳回路
上面的回路存在一个问题：
若是SB1按下，，，，，，，而此时电路中存在故障，，，，，，，继电保；；；；ど璞富崃⒓醋魑，，，，，使断路器跳闸，，，，，，，此过程险些瞬时产生，，，，，，，而操作人员尚来不及放松SB1，，，，，，，则SB1回路中的QF由于断路器跳闸而复又关合，，，，，，，此时会导致LC再次得电，，，，，，，断路器再次合闸。。。。。。。如此往复，，，，，，，产生了“跳跃”。。。。。。。
若是合闸成功，，，，，，，但SB1由于某种原因粘连而无法断开，，，，，，，那么在操作人员按下SB2进行分闸时，，，，，，，由于SB1粘连，，，，，，，同样会导致跳跃景象的产生。。。。。。。
跳跃景象对设备和操作人员的安全均组成很大风险，，，，，，，所以必要增长防跳回路。。。。。。。

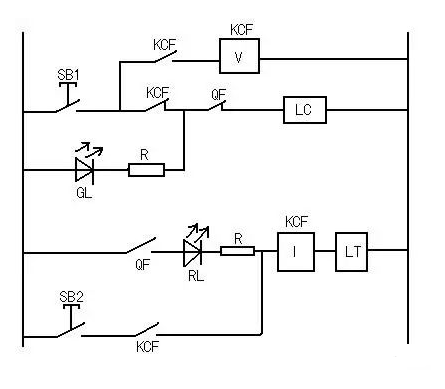

增长了防跳回路的道理图如下：
KCF(I)：电流防跳继电器，，，，，，，电流达到限造值时作为，，，，，，，此回路中，，，，，，，预防合闸于故障时的跳跃
KCF(V)：电压防跳继电器，，，，，，，电压达到限造值时作为，，，，，，，此回路中，，，，，，，预防分闸于故障时的跳跃
作为过程如下：
合闸：SB1按下。。。。。。。绿灯（GL）失电熄灭，，，，，，，LC得电。。。。。。。断路器合闸。。。。。。。QF扭转状态。。。。。。。红灯（RL）亮，，，，，，，KCF(I)得电【由于有RL和R的限流，，，，，，，分闸线圈LT不及以作为】。。。。。。。KCF各辅助触点扭转状态。。。。。。。KCF(V)得电。。。。。。。
达到上述状态，，，，，，，则合闸作为实现，，，，，，，此过程险些瞬时实现，，，，，，，SB1尚来不及放松。。。。。。。
若此时由于故障，，，，，，，保；；；；ぷ爸檬苟下菲魈ⅲ，，，，，则由于KCF(V)的维持作用，，，，，，，SB1回路经KCF辅助触点改路KCF(V)回路，，，，，，，不会再使LC得电，，，，，，，也就预防了断路器的再次合闸，，，，，，，从而预防了跳跃的产生。。。。。。。
若是回路没有故障，，，，，，，则合闸成功。。。。。。。此时放松SB1，，，，，，，则KCF(V)失电，，，，，，，但由于KCF(I)依然得电，，，，，，，则KCF的各个辅助触点维持。。。。。。。
分闸：SB2按下。。。。。。。RL失电熄灭，，，，，，，LT得电且达到限造电流作为。。。。。。。断路器分闸。。。。。。。QF复原到图中初始状态。。。。。。。正常状态下，，，，，，，在合闸成功后，，，，，，，各KCF辅助触点依然维持合闸后的状态，，，，，，，使SB1支路经由KCF(V)导通。。。。。。。放松SB2。。。。。。。KCF(I)、KCF(V)均失电。。。。。。。各KCF辅助触点复原图中初始状态，，，，，，，GL回路导通，，，，，，，绿灯亮【由于有GL和R的限流，，，，，，，LC合闸线圈不及以作为】。。。。。。。
若由于故障，，，，，，，最典型如SB1粘连：由于合闸成功后各KCF辅助触点的维持，，，，，，，此时，，，，，，，SB1回路改路KCF(V)回路，，，，，，，不会再使LC再次得电而导致断路器合闸，，，，，，，从而预防了跳跃景象的产生。。。。。。。
三、增长关锁回路
增长了防跳回路的节造回路已得到了肯定的美满，，，，，，，但是仍存在问题：例如断路器的操动系统存在问题（液压、气压过高或过低，，，，，，，弹簧储能尚未实现等），，，，，，，此时进行分、合闸操作，，，，，，，则很容易导致分、合闸的作为失败。。。。。。。例如：断路器的操动机构为弹簧，，，，，，，若弹簧储能未实现，，，，，，，则分、合闸作为不能实现，，，，，，，或实现得不到位，，，，，，，容易对设备造成侵害。。。。。。。
故需增长关锁回路，，，，，，，预防此类情况产生。。。。。。。下面以弹簧操动机构的断路器举例，，，，，，，简要注明一下增长弹簧储能关锁回路的二次回路。。。。。。。

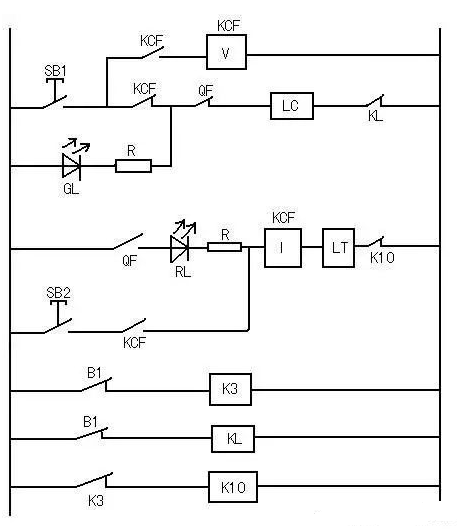

道理图如下：
B1：弹簧储能未实现时关合
若弹簧储能未实现，，，，，，，则B1关合，，，，，，，线圈K3、KL得电，，，，，，，最终导致辅助触点KL、K10跳开，，，，，，，此时无论是合闸还是分闸均无法实现，，，，，，，起到了所进展的关锁成效。。。。。。。
四、进一步的美满

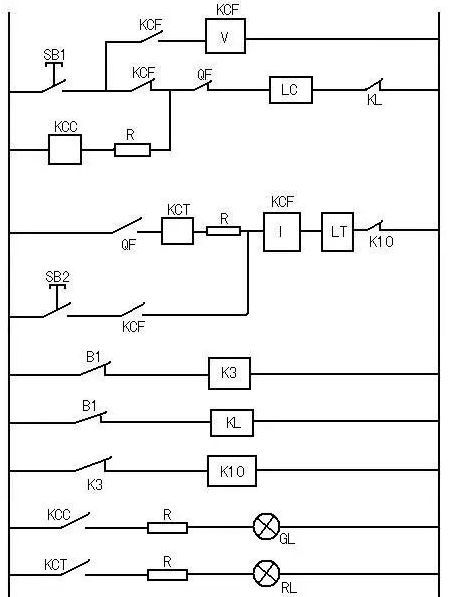

直到第三节，，，，，，，本文所欲简述的断路器二次回路已初具雏形，，，，，，，但仍需做进一步的美满：批示灯RL和GL直接接在分、合闸线圈地点回路中，，，，，，，若是所用的是功率较大的白炽灯，，，，，，，则会在分、合闸线圈上产生较大压降，，，，，，，同时堵截分、合闸线圈时可能产生的较大滋扰电压也容易使白炽灯烧坏。。。。。。。要预防上述弊端，，，，，，，能够用中央继电器接在分、合闸回路，，，，，，，再由继电器接点节造批示灯，，，，，，，道理图如下：（其道理相对单一，，，，，，，此处不再赘述）
