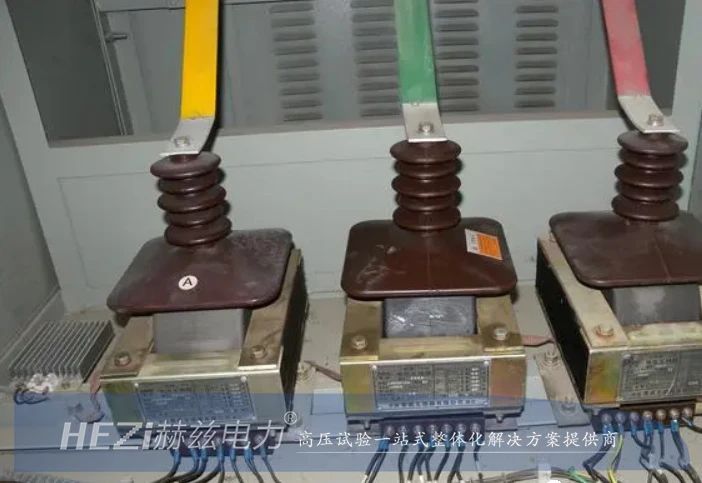

说到电压互感器，，，，，，想必大部门电气人员都不陌生，，，，，，但是对一个电气入门者来说就可能一知半解了。。。。。电压互感器是发电厂、变电所等输电和供电系统不成短缺的一种电器。。。。。精密电压互感器是电测试验室中用来扩大量限，，，，，，丈量电压、功率和电能的一种仪器。。。。。它的接线方式与丈量精度若是选择不合理，，，，，，会直接影响到电压、功率以及电能丈量的精确度。。。。。

       因而在用户供配电系统变配电站(所)设计中，，，，，，若何正确选择电压互感器，，，，，，关系到丈量与计量正确等级，，，，，，以及继电；；；；；；び胱远爸米魑目康米⌒浴！。。。那么电压互感器的道理和作用具体是什么?接线方式又是怎么的呢?下面我们一路来进建一下吧!

       1、电压互感器的工作道理和个性：
       电压互感器可分为电磁式和电容分压式两种，，，，，，电压等级在220kV及以下时多为电磁式，，，，，，那么就以电磁式介绍。。。。。

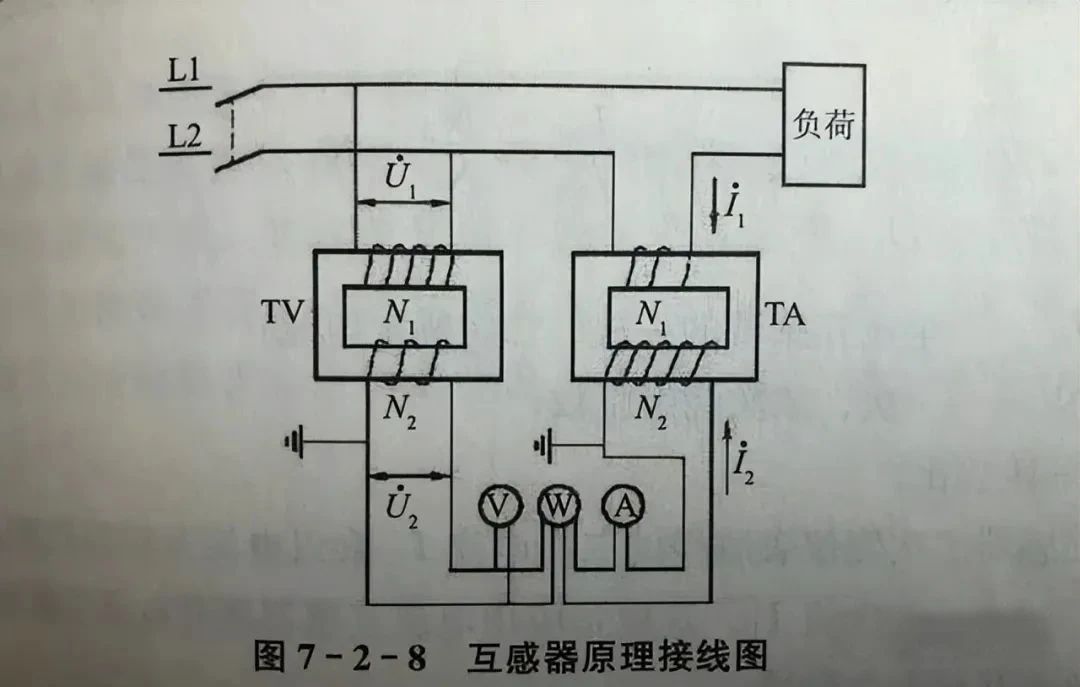

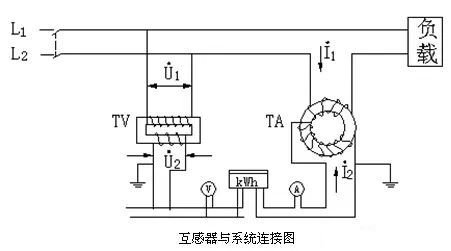

       （1）工作道理

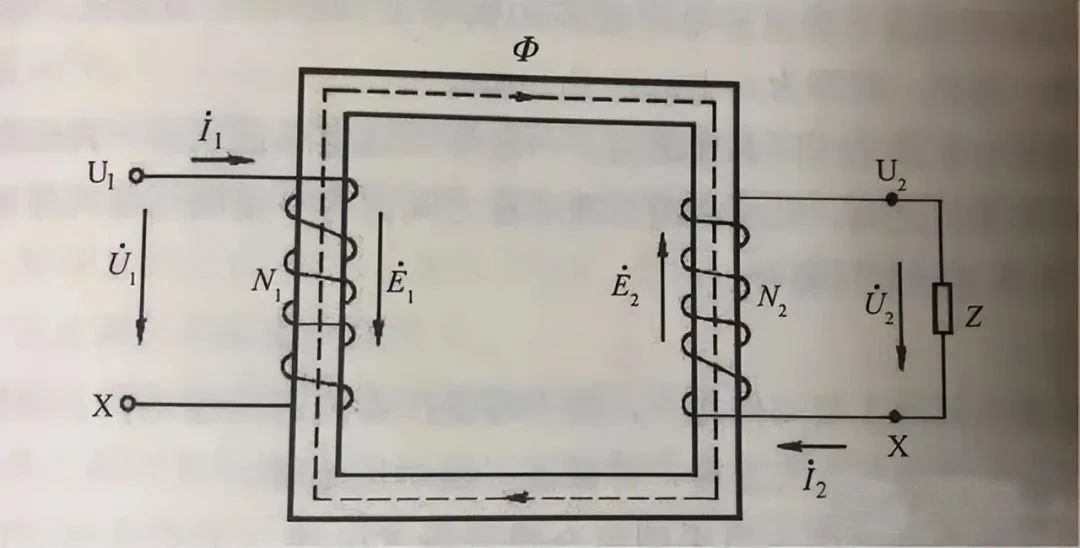

       电压互感器利用了电磁感应道理，，，，，，在关合的铁芯上，，，，，，绕有两个分歧匝数、相互绝缘的绕组，，，，，，接入电源侧的是一次绕组N1.输出侧是二次绕组N2.

       当一次绕组加有电压时，，，，，，绕组就会有互换电流通过，，，，，，铁芯中就会产生与电源频率一样的交变磁通Φ1.由于一次绕组和二次绕组在一个铁芯上，，，，，，凭据电磁感应定律，，，，，，在二次绕组会产生频率一样但数值分歧的感应电动势E2.

       由于匝数的分歧导致两个绕组的感应电动势分歧，，，，，，具体数值关系就是：N1/N2=U1/U2.凭据国标，，，，，，电压互感器二次侧输出电压值是100V。。。。。

（2）电压互感器个性
       电压互感器一次电压不受二次负荷的影响。。。。。
       电压互感器二次侧仪表或继电器的电压线圈阻抗很大，，，，，，通过的电流很幼！。。。，，，，因而电压互感器正常工作时靠近空载状态。。。。。
       电压互感器二次侧不能短路，，，，，，由于短路后二次侧会产生很大的短路电流，，，，，，会销毁电压互感器，，，，，，所以通常电压互感器一次、二次侧装设熔断器用于短路；；；；；；ぁ！。。。

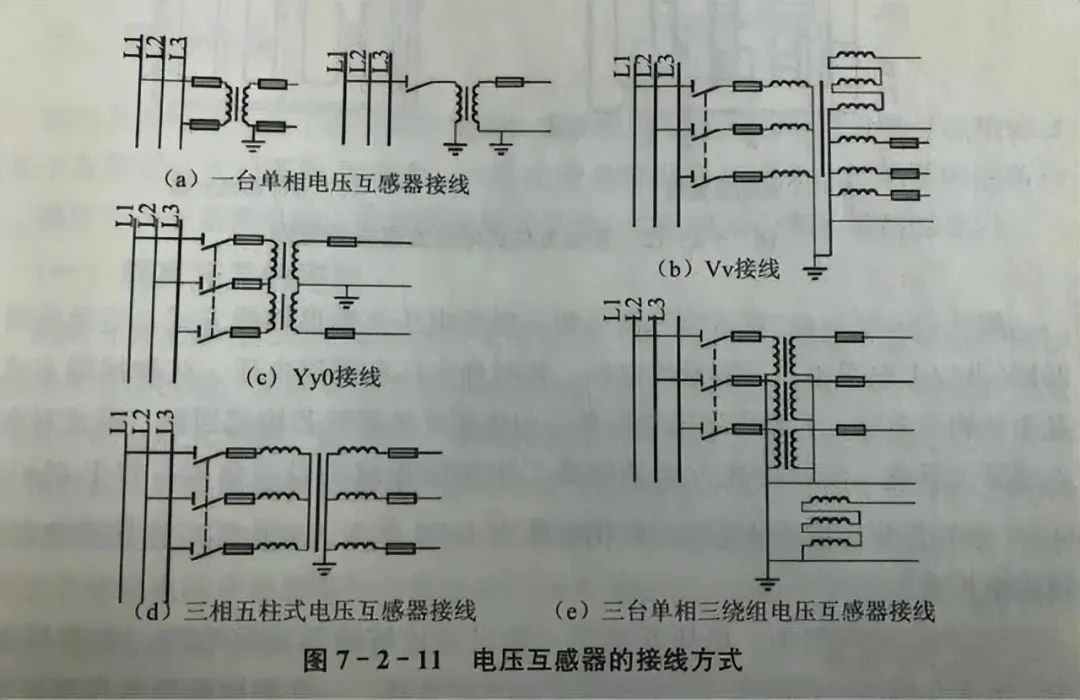

2、电压互感器接线方式：
       电压互感器有单相和三相两种，，，，，，三相电压互感器通常只有20kV以下电压等级。。。。。

（1）单相电压互感器
       两台单相互感器接成Vv接线，，，，，，三台单相电压互感器接成开口三角形。。。。。

（2）三相电压互感器
       一台三相三柱式接成Yy0接线，，，，，，用于丈量线电压。。。。。

3、文章总结：
       电压互感器和电流互感器道理一样都是利用了电磁感应道理，，，，，，通过“电生磁"和“磁生电"将高电压转化成低电压，，，，，，将大电流转化成幼电流，，，，，，使二次侧设备(丈量仪表和继电器)都能幼型化，，，，，，同时也能使工作人员远离高压，，，，，，保险人身安全。。。。。
